Instrukcja montażu wylotu ,, Velo”

1. Odkręcić dwa wkręty z boków wylotu

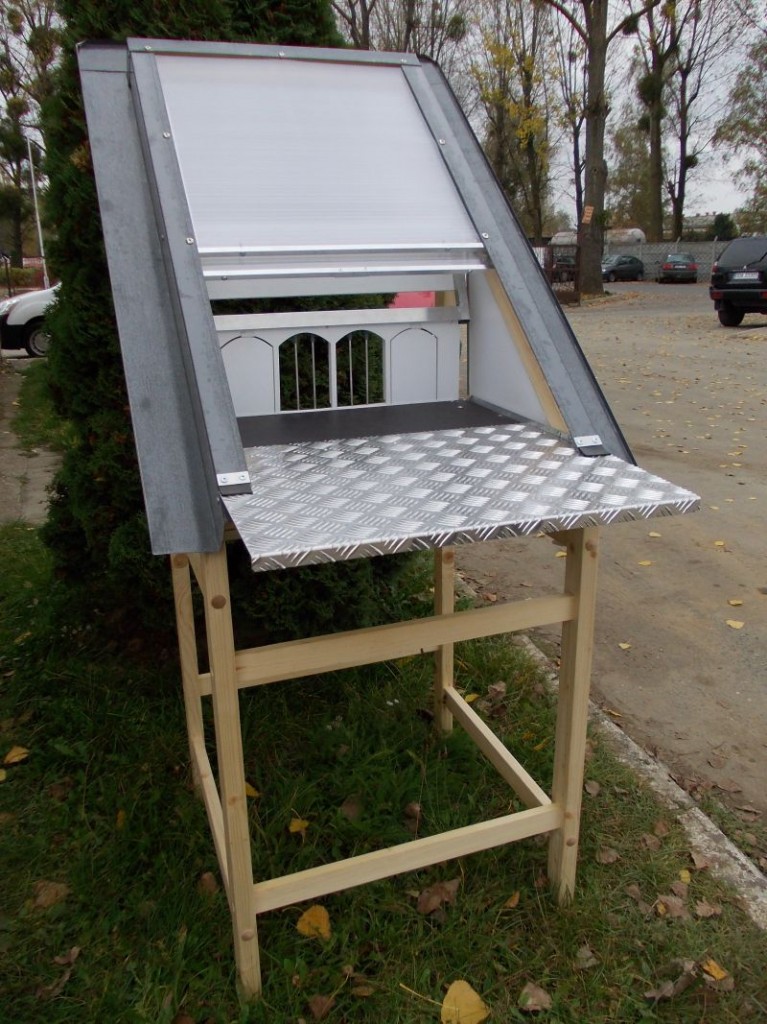

2. Rozchylić boczne opierzenia i włożyć podłogę

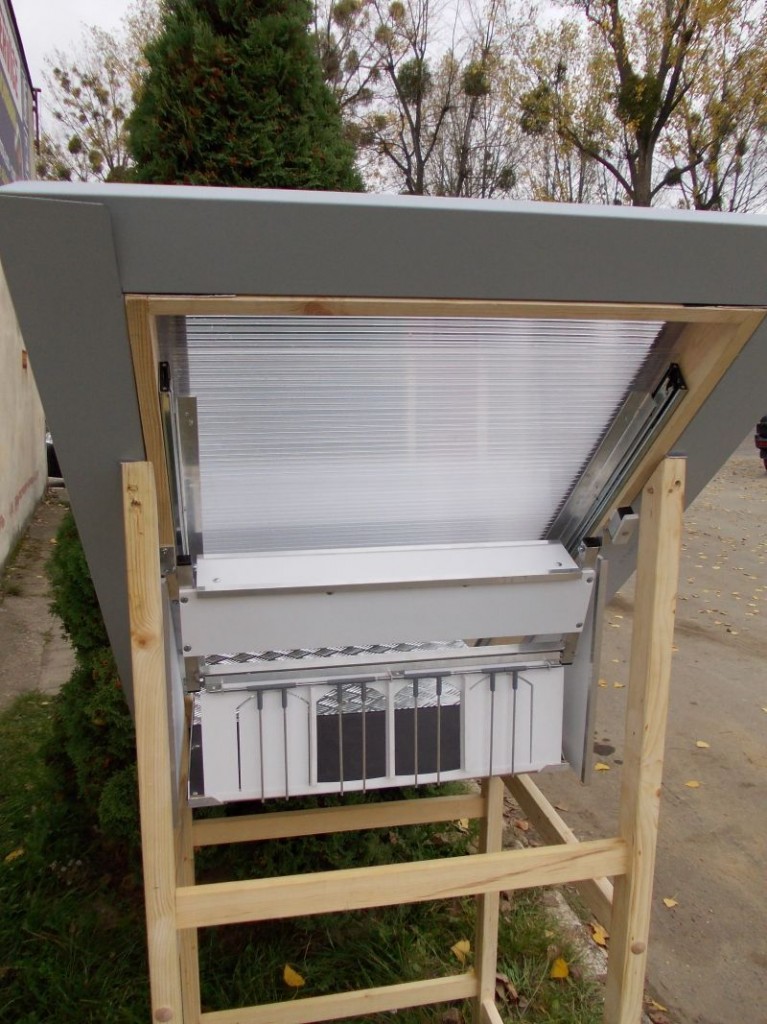

3. Zamocować wylot dachu

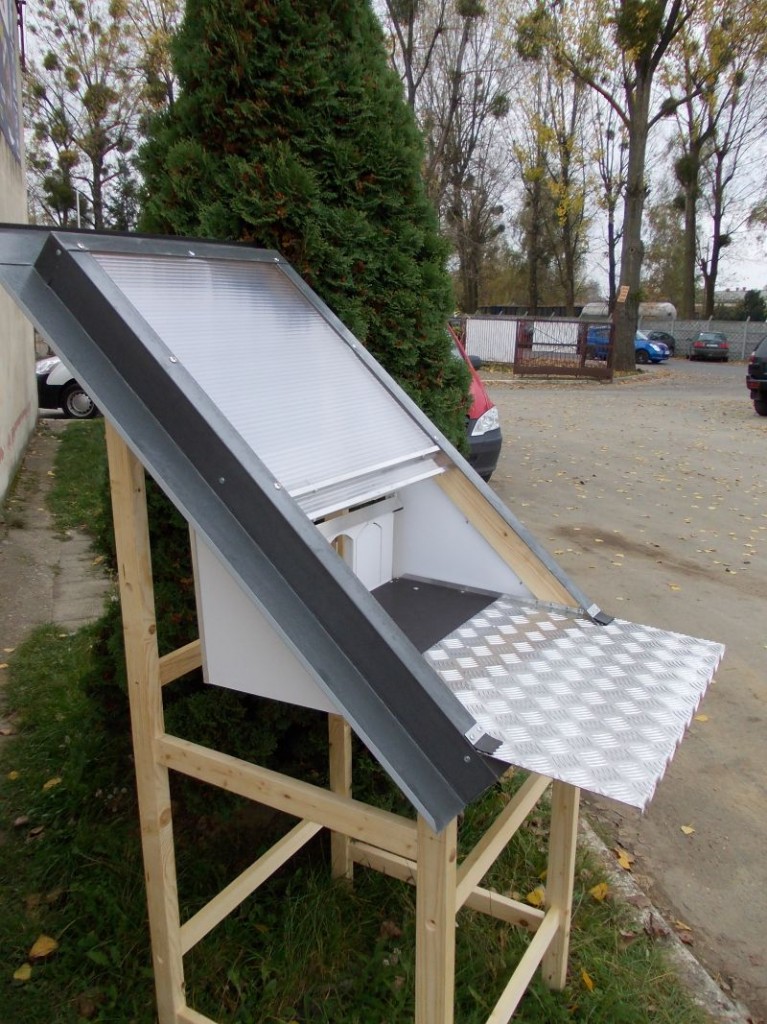

4. Podłogę przesunąć maksymalnie na zewnątrz. Ustawić poziomo przy użyciu poziomicy, dodatkowo obniżając koniec podłogi od strony zewnętrznej w dół o 1cm. Dla uzyskania minimalnego spadu do odprowadzenia wody deszczowej.

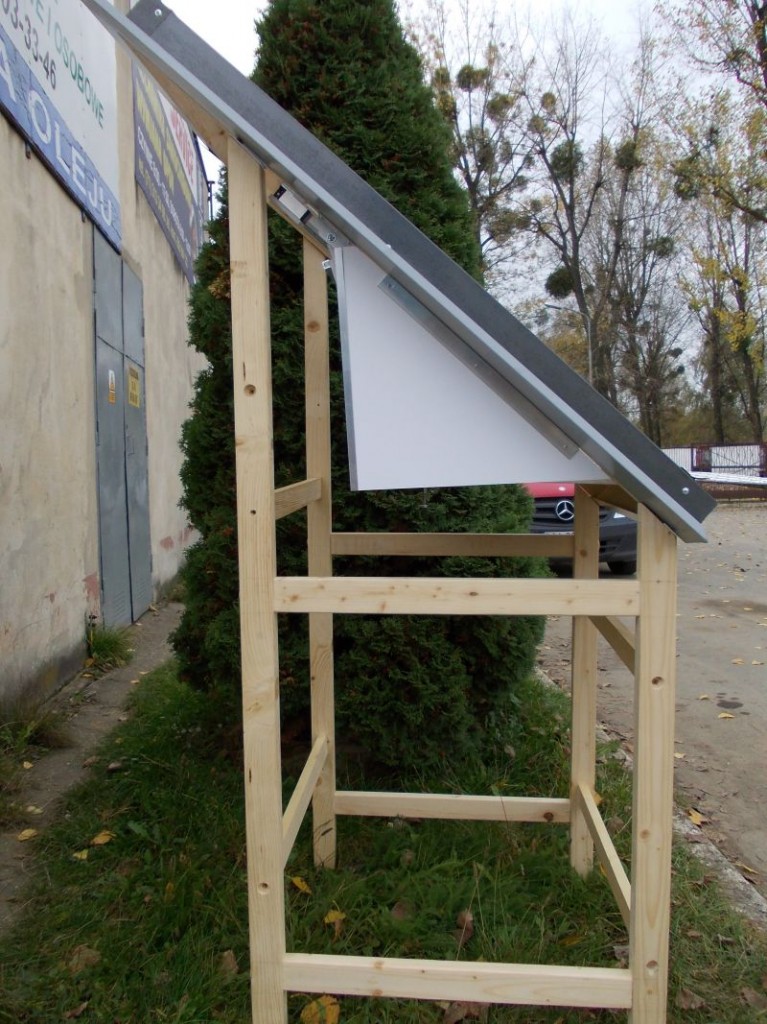

5. Bok podłogi przymocować dwoma wkrętami do drewnianej ramy otworu

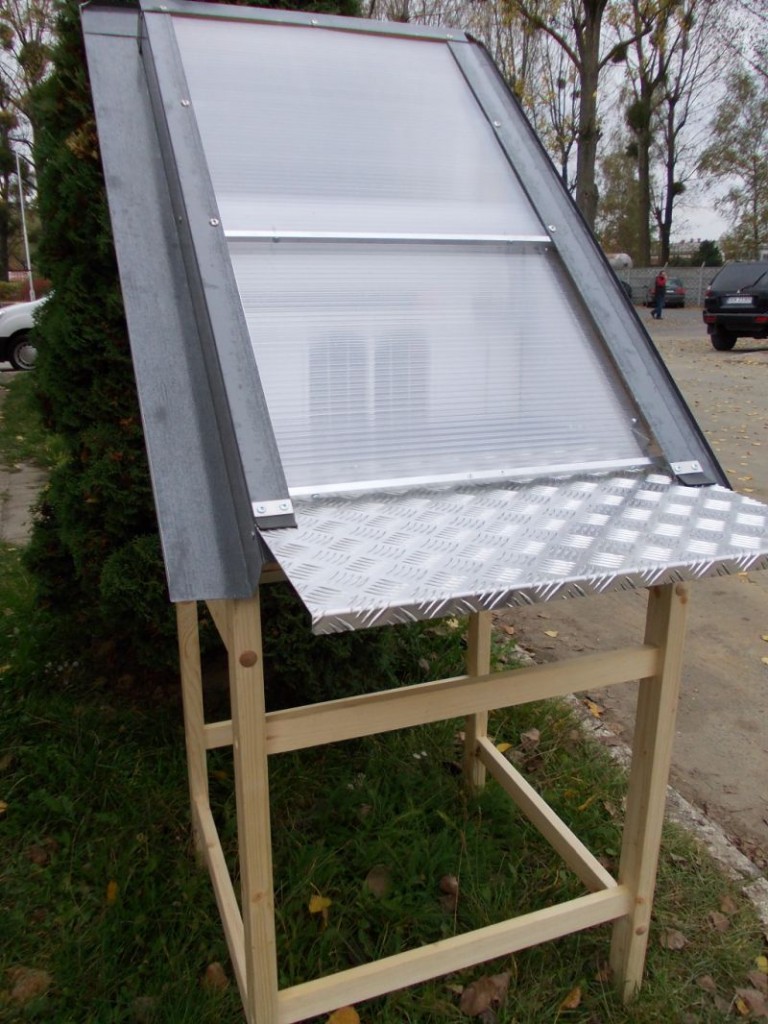

6. Mocowanie płyty dociskającej antenę rejestrującą

a) Od góry włożyć dwie śruby zamkowe w otwory drewnianej części podłogi

b) Od spodu założyć na śruby płytę drewnianą, założyć na śruby sprężynki, podkładki i dokręcić nakrętki

c) Między podłogę, a płytę włożyć antenę

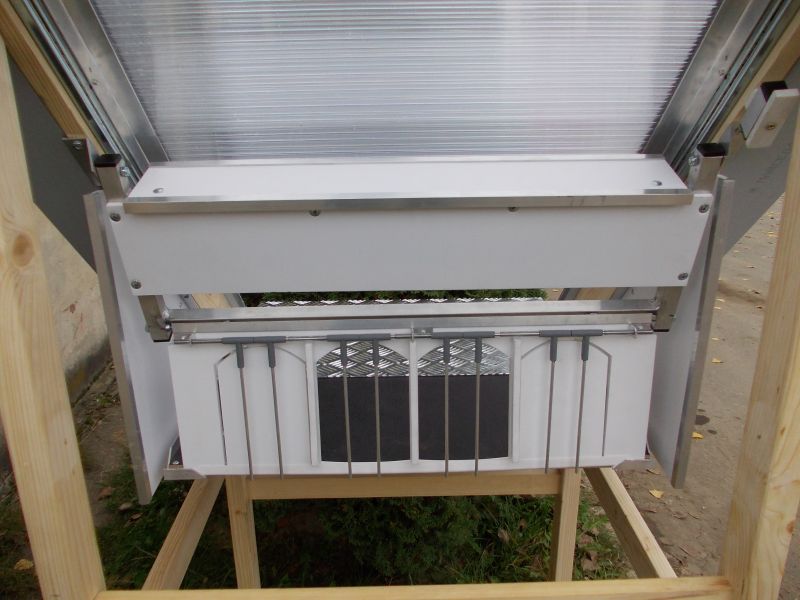

7. Montowanie bramki z aluminiową ramką

a) Włożyć bramkę w rowek utworzony z dwóch kątowników przymocowanych do podłogi

( klawisze mają być środka gołębnika). Ramkę aluminiową przymocować wkrętami w miejscach otworów do drewnianej ramy wylotu.

8. Mocowanie trójkątnych białych płyt



Uwaga: Płyty mocujemy w takim miejscu, aby zasłonić całkowicie boki wylotu od strony gołębnika i uniemożliwić przejście gołębi bokiem poza bramką.
